    HR系列卧式双级活塞推料自动离心机


    产品名称:HR系列卧式双级活塞推料自动离心机
    所属类别:卧式离心机系列
    产品人气:784
    更新日期:2019-03-08 10:45:53



    HR系列卧式双级活塞推料自动离心机

    ①性能:

    HR系列卧式双级活塞推料自动离心机是一种连续进料,分离后的滤饼间歇排出的过滤式离心机。该离心机能在全速运转下,连续进行进料、分离、洗涤、卸料等工序。具有连续操作、运转平稳、分离因素高、生产能力大、产量高、洗涤效果好、滤饼含湿率低、母液含固量少等特点。

    结构与特点

    主电机带动套装的内、外转鼓全速旋转,物料由进料管连续引入,均匀分布到内转鼓内段滤网壁上,在离心力作用下,液相物穿过滤网和转鼓壁滤孔排出,经排液管排出机外,固相物截留在内转鼓形成环形滤饼层。内、外转鼓同速旋转的同时,在活塞推动下,内转鼓连续轴向往复运动,因而推料盘推动内转鼓滤饼层间歇不断地向外移动排出内转鼓,进入外转鼓进一步分离并形成环形滤饼层,内转鼓外端面则推动外转鼓滤饼层间歇不断地向外移动排出外转鼓,经刮料槽排出机外。

    产品主要用途:

    适合分离含固相物粒度大于0.08-0.15mm,浓度大于40%的悬浮液。适用于化工、化肥、制碱、制盐等行业,特别适用于氯化钠、氯化铵、碳酸氢铵、硫酸钠、尿素、咖啡因、聚乙烯、聚苯乙烯、乙二酸、硝铵等固液分离。

    工作原理:

    HR系列离心机是一种卧式双级活塞推料、连续操作过滤离心机。主要由供油系统、推料机构、轴承座主轴、推杆、内转鼓、外转鼓、筛网、集料槽、进料管、洗涤管、机壳等零部件组成。主机通过传动带使离心机转鼓全速运转后,混合物料由进料管连续引入至布料盘处,并在离心力的作用下均匀分布到一级转鼓内段滤网壁上,大部分液相穿过滤网和转鼓壁滤孔排出,经排液管排出机外,固相物截留在一级转鼓形成环形滤饼层。一级、二级转鼓同速旋转的同时,在活塞推动下,一级转鼓连续轴向往复运动,因而推料盘推动一级转鼓滤饼层间歇不断地向外移动排出一级转鼓,进入二级转鼓进一步分离并形成环形滤饼层,一级转鼓外端面则推动外转鼓滤饼层间歇不断地向外移动排出二级转鼓。滤液和洗涤液若有必要可分别排出。

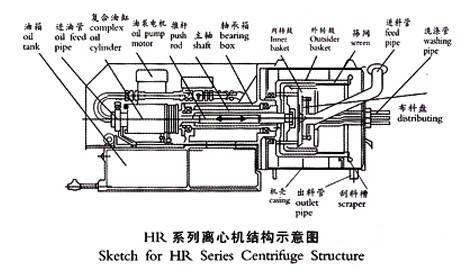

    结构示意图:



    ⑥技术参数:

    型 号Type

    HR400-N

    HR500-N

    HR630-N

    HR800-N

    HR1000-N

    内/外
    转鼓Inner/outside Basket

    直径Diameter(mm)

    337/400

    438/500

    560/630

    720/800

    920/1000

    过滤区长度Length of Filtering area(mm)

    145/155

    180/180

    240/240

    240/320

    240/320

    转速Speed(r/min)

    1500-2200

    1200-2000

    1000-1800

    800-1600

    650-1250

    分离因素Separating Factor

    503-1083

    402-1120

    350-1142

    286-1145

    236-875

    推料行程Length of Pusher (mm)

    40

    50

    50

    50

    50

    推料次数Frequency of Pusher(l/min)

    30-80

    30-80

    30-80

    30-80

    20-70

    主电机功率Main Motor Power(KW)

    11

    30-45

    37-55

    55-75

    75-90

    油泵电机功率Oil Pump Motor Power (KW)

    4

    15

    30

    37

    45

    生产能力Production Capacity (t/h)

    1-8

    5-15

    8-25

    15-40

    18-50

    外形尺寸External Dimensions长×宽×高L×W×H (mm)

    2460×1286×1030

    2750×1480×1290

    3690×1600×1265

    3700×1800×1450

    4200×1900×1900

    主机重量Gross Weight(kg)

    2480

    3100

    4100

    7000

    12000

    特别提示:
    1、技术参数以产品说明书为准。

    2、洽询时,请顾客提供详细物料特性参数及工艺条件要求。

    3、如顾客有特殊要求,我们可以采取个性化的设计与制造

    4、设备材质:物料接触部分材质可为普通不锈钢、特殊不锈钢或钛合金等。

    5、电机:普通型或防爆型单速电机等。

    6、滤网间隙宽度选择范围:0.08-0.40mm排液方式:母液与洗涤液可采取混合排放或分流排放。
